SOFTWARE para

TRAZADO de CALDERERÍA

Con  235 figuras y variantes

Visualización en pantalla, salida DXF, plantillas, tablas de puntos...

¡En segundos!

PLATE'N'SHEET

PROFESSIONAL

4

El trazado más fácil

Precio

1095 euros

Un único pago

Licencia de uso permamente

Industrias de Calderería (chapa y plástico)

Obtención del trazado de cualquier figura en segundos

Talleres de mantenimiento industrial

Las Tablas de Puntos permiten el trazado y corte de piezas "in situ", en el lugar de la asistencia.

Instaladores de calorifugado

Una ayuda definitiva

Empresas de subcontratación de chapa

Un servicio adicional  para sus clientes: el cálculo del trazado

Plate'n'Sheet:  Figuras y variantes para trazar.


Su sencillez de manejo y potencia unidos a un precio excelente,han convertido a Plate'n'Sheet en un clásico en todo el mundo. El trazado puede ser exportado en formato DXF al programa de mecanizado de una máquina CNC (corte ó punzonado) ó a otro programa CAD (AutoCAD,por ejemplo). También podemos imprimir el trazado en escala 1:1 para hacer una plantilla ó sacar una Tabla de Puntos para marcar directamente sobre una plancha y cortar ésta con una máquina manual.

Su amplia biblioteca con 235 figuras y variantes responde a las necesidades de la mayor parte de :

Vea en éste video una presentación de PLATE'N'SHEET

Su facilidad de uso hace que cualquier usuario lo maneje inmediatamente. No se precisa experiencia en el uso de programas de CAD

Precisión en el cálculo

Trazados perfectos que garantizan una fabricación sin errores

Seleccionada la figura a trazar e introducidas sus dimensiones en las casillas que se presentan, el sistema analiza la coherencia de los valores  y nos avisa si alguno de ellos es inconsistente. Esto evita errores que se pueden dar en el trazado convencional.

Cambiando cualquier dimensión el trazado se actualiza dinámicamente.


Las opciones de Zoom y acotación nos permiten verificar detalles y dimensiones


De aplicación en calderería ligera ó pesada

El cálculo del trazado tiene en cuenta el espesor de material y por tanto el resultado es siempre preciso aunque empleemos chapa de gran grosor.

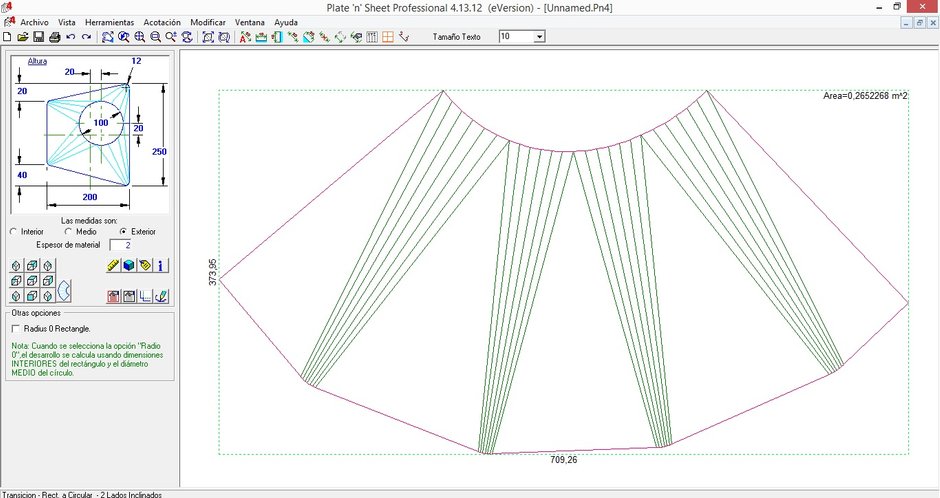

PnS4 software para Trazado de Calderería

Además de las dimensiones y espesor,también hemos de establecer:


Parámetros tecnológicos:

Material (Nos permitirá obtener el coste)

Separación para el corte (cuando hay varias partes)

Remanente para la Ranura fresada  (CALDERERÍA de PLÁSTICO)


Parámetros constructivos:

Número de líneas de plegado

Posición de la costura

Mitad del desarrollo (Si existe simetría)

Envolver alrededor (Si la plantilla se enrolloa en el tubo, como en el caso del hueco para un injerto)

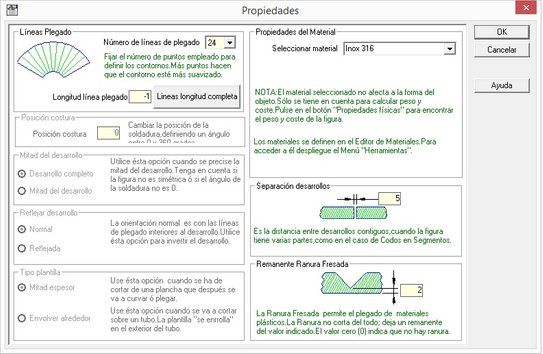

Propiedades del trazado. Lineas de plegado

Personalización total del trazado

Pestañas para Bordonado, Piercing, Ubicación del Cordón de soldadura ...

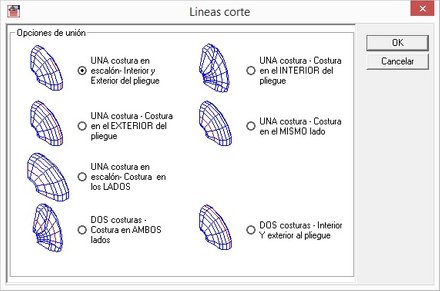

Plate'n'Sheet nos permitirá  elegir la situación de las costuras (cordón de soldadura) en el trazado de codo  en segmentos. En todos los trazados se podrán definir pestañas (solapes) para bordonar y taladros  para remachar ( piercing) .

Codo en segmentos

Elección de la posición de la costura

Pestañas / Piercing

Bordonar ó remachar

Informes adicionales

Propiedades Físicas, Etiquetas, Costes ...

Generación de Etiquetas para identificar los trazados.

Obtención de datos con propiedades físicas (dimensiones, pesos)

Cálculo del coste del trazado en función del Material empleado y para el que previamnete se han definido los valores de Densidad y Precio /Kg.

Costes / Presupuestos

A partir de los datos que hayamos asignado al Material (densidad, coste por Kg)

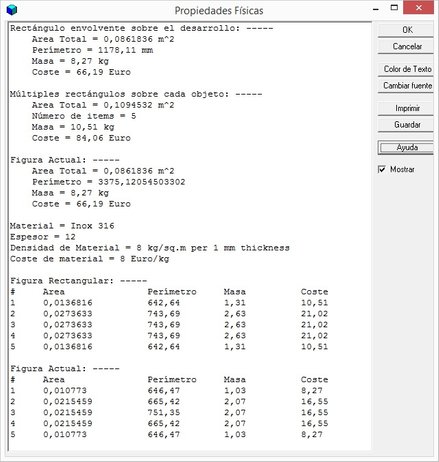

Plate'n'Sheet: nforme de costes tras el trazado
Etiqueta PnS4 para identificar parte

Vista 3D de la figura

Para una verificación adicional

Nueve orientaciones predefinidas para visualizar la pieza final desde todos los puntos de vista

Vista 3D

Verificación de la forma

Opciones de Salida para el Trazado

Archivo DXF, Plantillas a Escala para imprimir, Tablas de Puntos para trazar en la plancha

Obtenga el resultado que precise en cada caso

Archivo DXF

Para pasar a un programa de CAD ó enviar a un programa de mecanizado  del CNC

Tabla de Puntos

Para trazar directamente en la plancha y cortar con tijera ó máquina portátil

Plantilla

Impresión a escala. Adecuada  para envolver el tubo y trazar el hueco del injerto

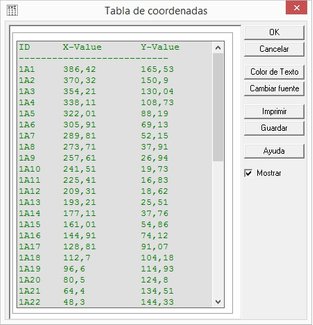

Tabla de Puntos para trazar directamente en plancha

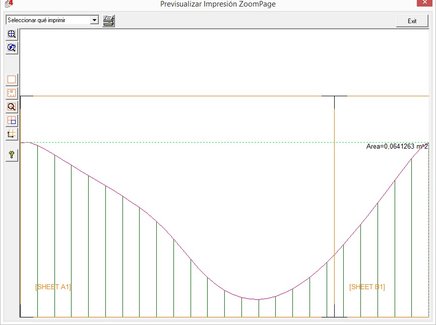

Trazado calderería: Plantilla a escala

Enlace con OPTINEST

Para optimizar el corte de los trazados

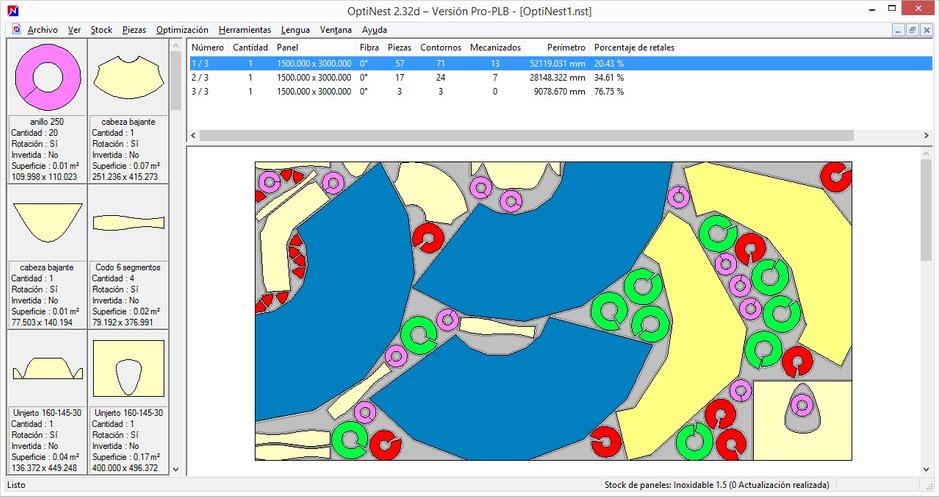

Nuestro software de Nesting OptiNEST complementa a Plate'n'Sheet; recibe los desarrollos y los distribuye en la plancha de chapa de la manera que más aprovecha el material.
